อุปกรณ์ตรวจจับการรั่วไหลโดยใช้สัญญาณ Ultrasonic

นักวิจัย
นายมโนรมย์ เชี่ยวพานิช และคณะวิจัย บริษัทปทุมอินสตรูเม้นท์ จำกัด

สถานภาพสิทธิบัตร

อยู่ระหว่างยื่นคำขอ

ที่มา ข้อมูลเบื้องต้น ความสำคัญของปัญหา

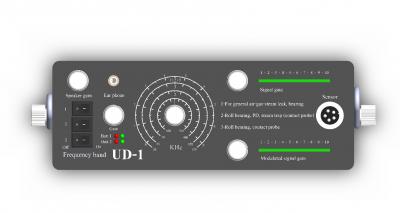

UD-1 เป็นเครื่องมือที่ใช้จับสัญญาณเสียงที่ความถี่ 22-400 kHz ตรวจจับการรั่วไหลจากของเหลว, แก็ส, ไฟฟ้าจากการ lionize กับอากาศหรือจาก dielectric เสื่อม หรือจากการ arc ก่อนที่จะเกิดการช๊อต, ไหม้, ระเบิด และตรวจจับสัญญาณ ultrasonic ของลูกปืนที่เริ่มจะเสียหาย เพื่อ
1. ทำให้เพิ่มประสิทธิภาพ/ลดความสูญเสียวัสดุและพลังงานจากไอน้ำที่สูญเสีย
2. ช่วยในการตรวจสอบสภาพลูกปืน (roll element) ของเครื่องจักร
UD-1 ที่มีความไวสูงมาก และสามารถแยกไม่ให้เสียงดังรอบตัวในโรงงาน เข้ามารบกวนได้, UD-1สามาถวัดจากการฟัง! ได้ถึง 400 kHz ซึ่งยังไม่มีใครสามารถทำได้นอกจากต้องใช้การวัดแบบสัมผัส
เหตุผลที่เครื่องทั่วไปใช้งานจริงๆไม่ได้เพราะไปวัดที่ความถี่ ที่ 20-40 kHz แต่ Harmonic ที่ 2-3 ของเสียงที่เราได้ยิน ยังเข้ามาที่ย่าน ultrasonic ด้วย แต่ UD-1 วัดสัญญาณที่ >40 – 400 kHz และสามารถปรับเลือกความถี่ได้ตั้งแต่ 22 – 400 kHz UD-1 จึงเป็นเครื่องมือที่ตอบโจทย์การใช้งานในอุตสาหกรรมได้อย่างแท้จริง ที่แม้แต่ลูกปืนที่เติมจารบีเกิน(มากเกินไป) หรือขาดสารหล่อลื่น ก็จับสัญญาณได้

สรุปและจุดเด่นเทคโนโลยี

คุณลักษณะเฉพาะของผลงาน
1) ใช้งานง่าย, สะดวกต่อผู้ใช้งาน และมีความแม่นยำ
2) มีความไวสูงมาก แต่สามารถกดเสียงรบกวนรอบๆข้างได้ ซึ่งในทางปฏิบัติเสียงในโรงงานอุตสาหกรรมจะมีเสียงดังรอบตัว จึงทำให้เครื่องมือทั่วๆไปทำงานไม่ได้ผล
3) สามารถครอบคลุมการทำงานที่ความถี่ 22-400 kHz โดยใช้การจูนหาความถี่
4) ราคาถูกเมื่อเปรียบเทียบกับความสามารถในการทำงาน

ความร่วมมือที่เสาะหา

เสาะหาผู้ร่วมวิจัยพัฒนา

สถานภาพของผลงานวิจัย

ต้นแบบระดับ pilot scale ได้ถูกทดสอบในสภาวะทำงานจริง
